Il sistema d'acquisizione a microprocessore denominato

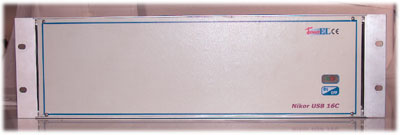

" NIKOR - USB compact 16/32 c ® " è contenuto in un rack 19"-3 unità molto compatto, funzionale.
L'interfaccia utente è rappresentata da SW che sarà installato a bordo di un vostro PC.

Configurazione hardware del vostro PC

La configurazione minima che dovrà avere il vostro PC :

  • Microprocessore : PENTIUM 3 o superiore
  • Memoria interna : minimo 512 MB
  • Scheda grafica : minimo 120 MB di memoria a bordo
  • Sistema operativo: Win 98 SE , Windows 2000, Windows XP;

    Descrizione del sistema di acquisizione



    Il sistema di acquisizione ha le seguenti caratteristiche     software ed hardware:

  • Acquisizione cella di carico (dal microGICO )
  • Acquisizione giri (dal microGICO )
  • Calcolo potenza reale e potenza corretta

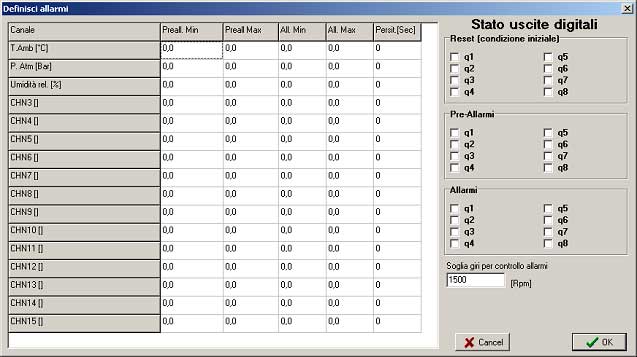

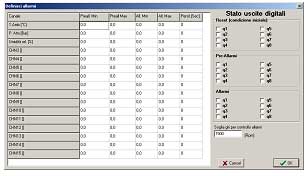

  • Gestione allarmi impostati da PC su tutte le grandezze     acquisite con uscite hardware per allarmi primari e     secondari
  • Gestione allarme proveniente dall'esterno
  • Impostazione unità di misura per giri, coppia e potenza
  • Impostazione coefficiente di correzione meccanico
  • Impostazione fondo scala cella di carico
  • Predisposizione per l'acquisizione di :
        n. 6 temperature tipo K (0 ÷1000 °C)
        n. 3 pressioni : fondo scala : 1 ,0 Bar, 4,0 Bar, 10 Bar     (espandibili sino a 6 )
        centralina barometrica ed eventuale UR %     (OPZIONAL)

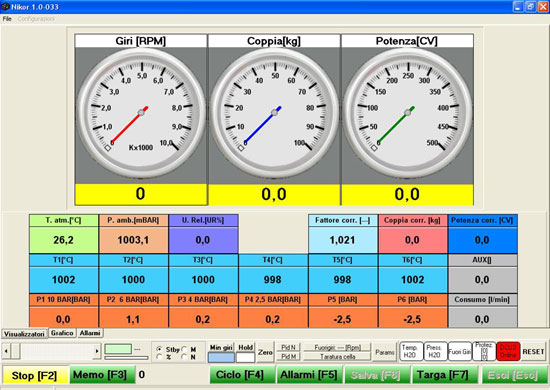

  • Visualizzazione dei dati tramite vostro. PC con la     possibilità di visualizzare     solo i  dati acquisiti o     anche la curva di coppia e potenza che viene     memorizzata
  • Canali supplementari per l'acquisizione di altri segnali     tipo: sonda lamda , ecc

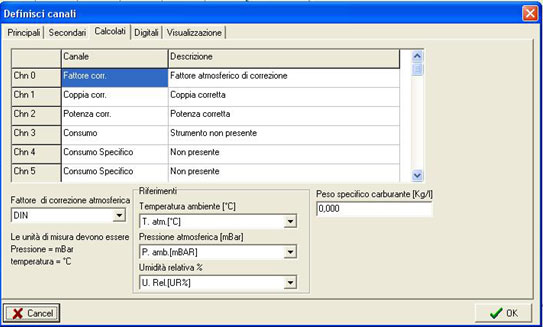

  • Calcolo del coefficiente correttivo atmosferico nelle     seguenti STANDARD : DIN , IGM , ECE
  • Memorizzazione manuale di punti di lavoro

  •

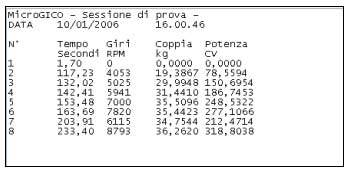

    I dati acquisiti durante le prove vengono salvati in formato txt ,di conseguenza possono essere visualizzati con qualsiasi programma di testo in possesso: blocco note o excel.

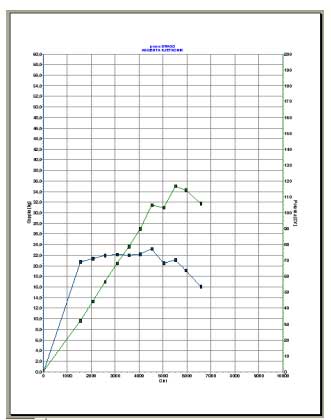

    Il grafico viene salvato in formato PDF e visualizzato come l'esempio in figura.
    Si ha la possibilità di sovrapporre una prova appena eseguita con una prova in fase di esecuzione .
    Questo per permettere all' operatore di vedere in tempo reale miglioramenti o peggioramenti. Nel caso si voglia avere un programma di report e grafica con più funzioni possiamo fornirvi il software : CAPTURE



  • Salvataggio in formato PDF del grafico appena eseguito.
