La Tecno.El. non produce solo le apparecchiature ed il software, ma è in grado di allestire completamente una Sala Prova Motori chiavi in mano occupandosi di tutte le problematiche e le esigenze del Cliente.

Il nostro Ufficio Tecnico è in grado di stilare e seguire tutte le fasi del progetto per quanto riguarda:

• la cabina insonorizzata e le opere di muratura
• l’impianto idraulico
• la meccanica
• l’elettronica di acquisizione, prova consumi, rilevamento fumi
• l’impianto elettrico e di illuminazione primario e secondario interno ed esterno sala
• il sistema di ventilazione e di aspirazione gas di scarico
• gestione torre evaporativa, pompe di raffreddamento, scambiatori di calore
• il sistema di sollevamento
• il sistema antincendio
• gli accessori interno ed esterno sala.

Nell’immagine a fianco è visualizzato un tipico allestimento di una Sala Prova Motori Endotermici chiavi in mano realizzato dalla Tecno.El. del quale è stato curato anche il progetto. Le apparecchiature elettroniche quali: Interfacce PC Misuratore di consumo Rack Sicurezze Alimentatore Freno Attuatore Rack Avviamento Ed altre... vengono alloggiate in un Armadio Rack posizionato all’esterno della Sala Prova.

Sulla scrivania, posizionata sotto la finestra della Sala o nelle immediate vicinanze, vengono sistemati:

• Monitor, tastiera e mouse
• Stampante
• Consolle per comandi remoti

• Sistema di Ventilazione
• Sistema di Aspirazione Gas di Scarico
• Sistema di sollevamento
• Sistema di Illuminazione Primario e Secondario
• Gestione utenze elettriche Primarie e Secondarie
• Sistema Antincendio
• Pompe di raffreddamento acqua freno e acqua motore
• Pompe carburante
• Pompe di ricircolo Torre Evaporativa
• Sistema di termoregolazione



In questa pagina sono riportate alcune immagini dell’interno della sala prova in cui si possono notare i diversi particolari descritti in precedenza. Nell’immagine sopra si possono vedere, in primo piano, il freno e tutti i suoi accessori. Il freno in questione è stato fornito da una ditta leader mondiale nel settore, con la quale la Tecno.El. ha avuto rapporti di collaborazione essendosi occupata, negli anni, di numerosi allestimenti sala prova motori in Italia ed all’estero. La Tecno.El. può fornire direttamente: il freno , l’attuatore e i relativi strumenti di controllo. Gestendo anche il cablaggio e l’interfacciamento diretto alle apparecchiature di acquisizione. L’impianto elettrico interno sala e la stesura cavi sono realizzati in accordo con le più recenti normative CEE e seguendo tutti i dettami frutto della quindicinale esperienza nel settore. Le canalizzazioni vengono realizzate in metallo facendo molta attenzione, oltre alla funzionalità, anche all’aspetto estetico. Anche l’impianto idraulico e carburanti sono molto curati e le tubazioni sono posizionate in modo che non intralcino il lavoro quotidiano. Anche il paranco ed il sistema di aspirazione dei gas di scarico, vedi foto a fianco, sono posizionati in modo razionale e funzionale.

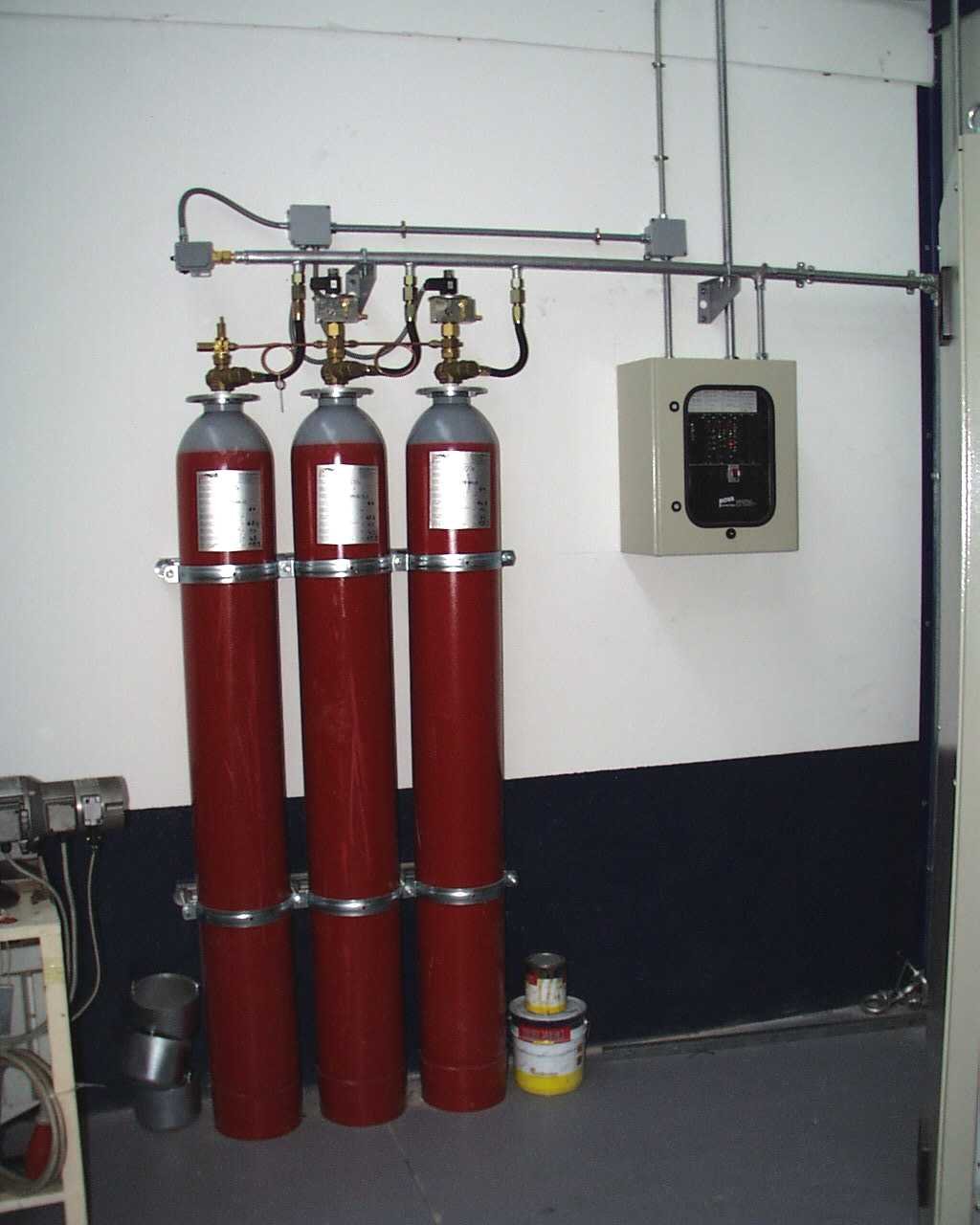

Nella foto a fianco, si possono notare le bombole di CO, situate all’esterno della sala prova, che fanno parte del sistema antincendio a saturazione di ambiente che è composto da: sistema di erogazione interno sala dimensionato per ottenere una saturazione completa dell’ambiente sistema di segnalazione interno sala sensore di rilevamento incendio centralina elettronica di gestione posta all’esterno della sala gruppo di 3 bombole di CO complete di valvole di erogazione Sullo sfondo la cassetta elettrica di gestione dell’intero impianto antincendio.



Nella foto riportata sopra, è visualizzato un esempio di torre evaporativa che può essere fornita dalla Tecno.El. a corredo della sala prova motori.

Conoscendo la potenza massima dei motori in prova, i nostri tecnici sono in grado di calcolare il dimensionamento della torre, delle pompe e dei tubi necessari per la realizzazione dell’intero impianto. Per il buon funzionamento del sistema di raffreddamento, la Tecno.El. propone i seguenti accessori: gruppo di elettrovalvole di gestione acque  gruppo pompe acque composto da: pompa riempimento vasca pompa acqua motore pompa ricircolo acqua torre evaporativa sistema di trattamento delle acque composto da: pompa dosatrice cassetta di gestione prodotto fusto di prodotto chimico per il trattamento delle acque previo un’analisi dell’acqua utilizzata per determinare il giusto quantitativo ed il tipo di prodotto da utilizzare. Naturalmente, oltre alla fornitura, la Tecno.El. si propone per l’installazione di tutto il sistema da parte del nostro personale qualificato, sia per quanto riguarda i collegamenti idraulici che per i collegamenti elettrici e di gestione pompe ed elettrovalvole.
